VW Golf Stromlaufplan Grundausstattung ab September 2003
Inkl. MwSt.
Dieser Original-Stromlaufplan dokumentiert die elektrische Grundausstattung des VW Crafter ab Modelljahr 2017. Die Ausgabe 05/2021 enthält detaillierte Schaltpläne auf 667 Seiten und deckt alle wesentlichen Elektriksysteme der Grundausstattung ab.

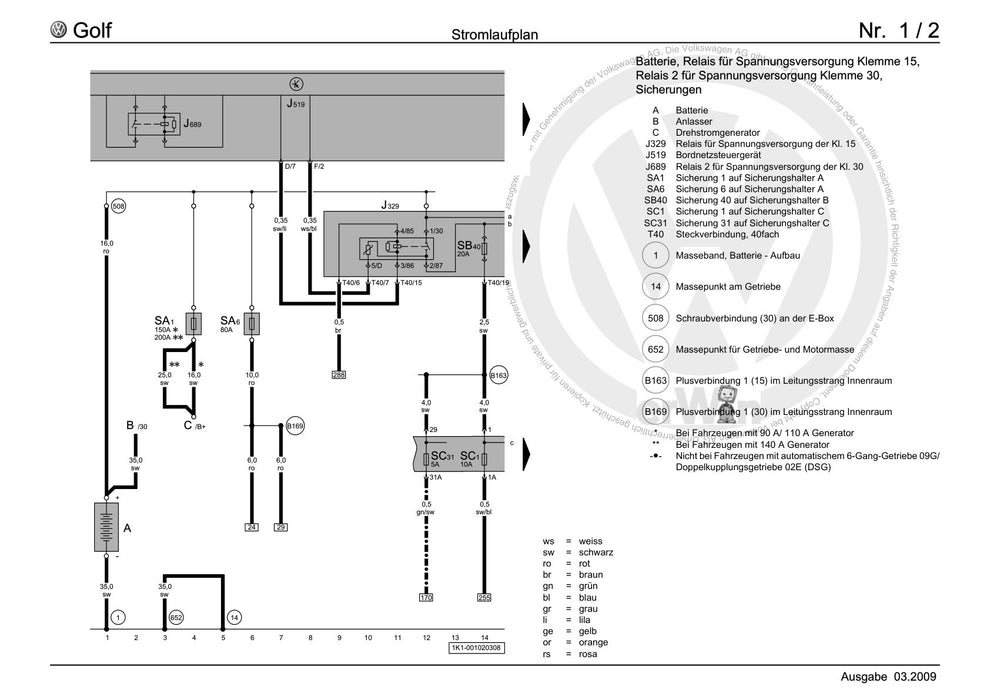

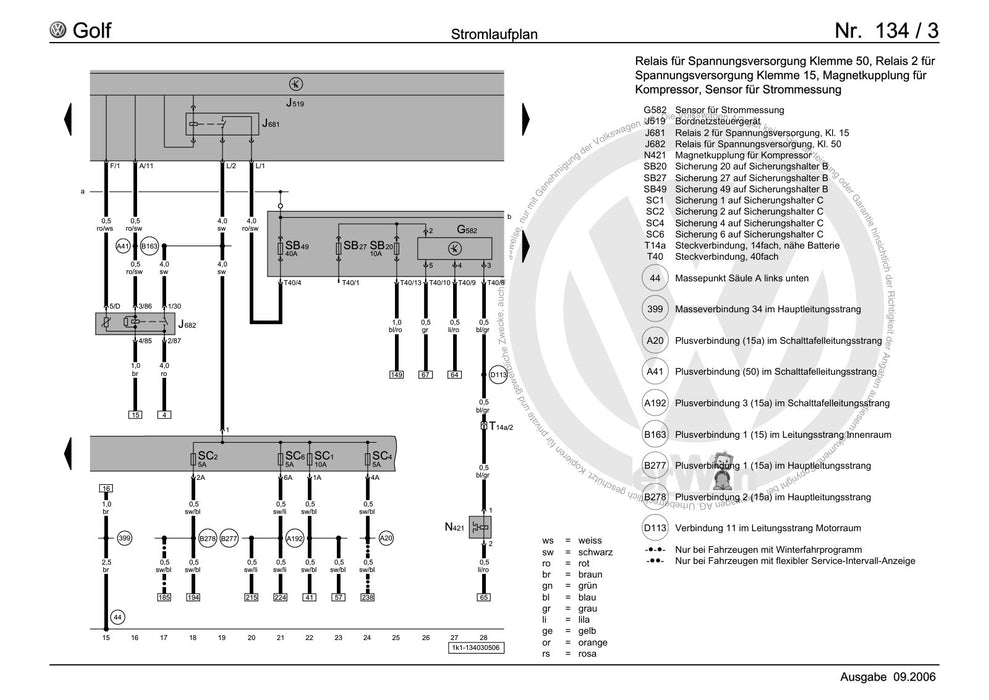

- Bordnetzsteuergerät (J519) mit Steckverbindungen und Signalleitungen
- Beleuchtungssysteme: Lichtdrehschalter, Warnblinklicht, Nebelscheinwerfer links und rechts

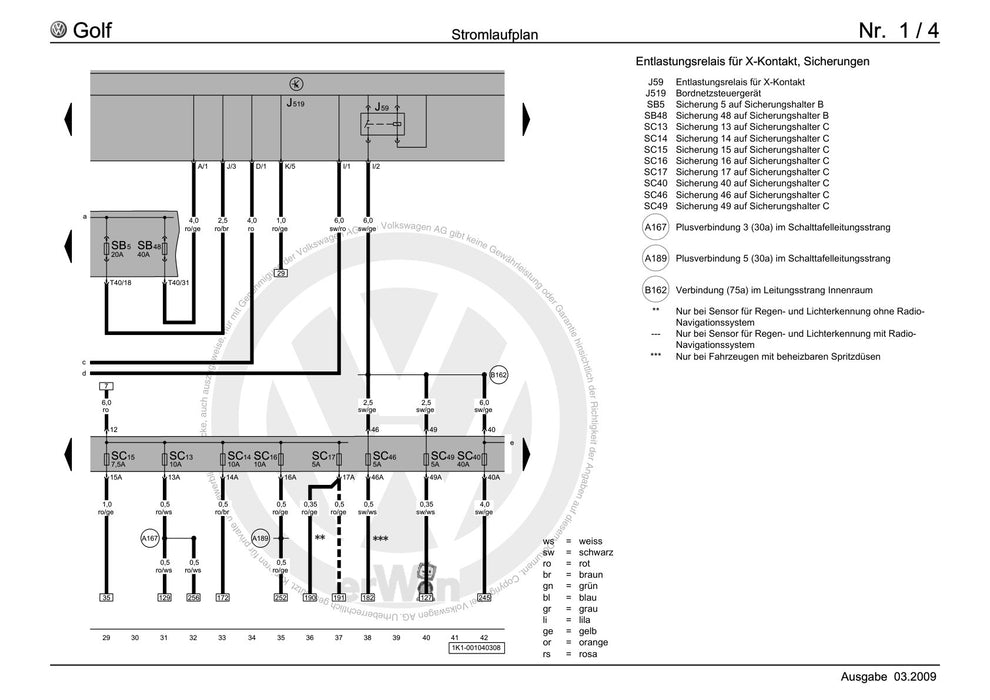

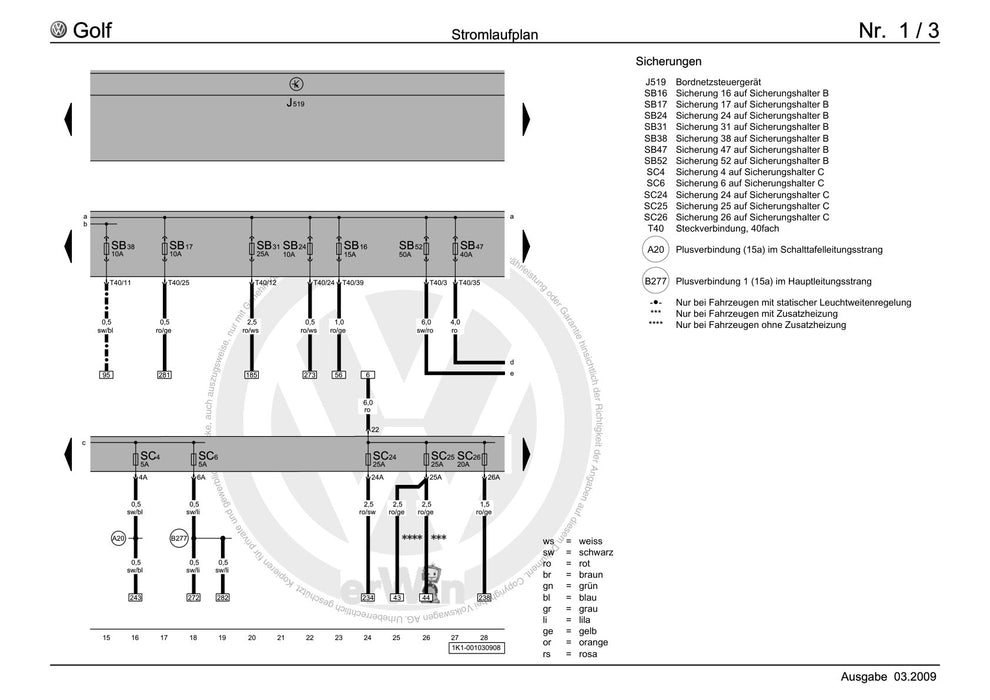

- Sicherungsbelegung mit Sicherungshalter C und zugeordneten Relais
- Heizwiderstände für Spritzdüsen mit Leitungsführung
- Masseverbindungen, Plusverbindungen und Leitungsstränge im Innenraum
- Steckverbindungen mit Farbcodes und Klemmenbezeichnungen
- Signalhorn-Relais und elektrische Komponenten der Grundausstattung
Das Werkstattdokument richtet sich an Kfz-Elektriker und versierte Hobby-Schrauber, die Fehlerdiagnosen oder Reparaturen am elektrischen System durchführen. Sie erhalten das Original-Herstellerdokument als PDF zum Sofortdownload.
Details
- Marke: Volkswagen
- Modell: Golf
- Baujahre: 2004-2007
- Modellcode: 1K,1K1,1K2,1K5,5M,5M1
- Kategorie: Allgemein
- Seitenzahl: 2743
- Sprache: Deutsch
- Dateiformat: .pdf
