Alle Volkswagen FOX Reparaturanleitungen
FOX (2004+) Stromlaufplan Bordnetzsteuergerät, (BFM), ab April 2013

FOX Stromlaufplan Bordnetzsteuergerät ab April 2013

SKU 6205
€9,99 - €9,99
€9,99
€9,99 - €9,99
€9,99

Inkl. MwSt.

Der Volkswagen FOX Stromlaufplan für das Bordnetzsteuergerät J519 gilt für Fox/Crossfox-Fahrzeuge ab April 2013. Das deutschsprachige Werkstattdokument liegt in der Ausgabe 07/2017 vor und unterstützt die systematische Zuordnung der Leitungen, Sicherungen und Steckverbindungen.

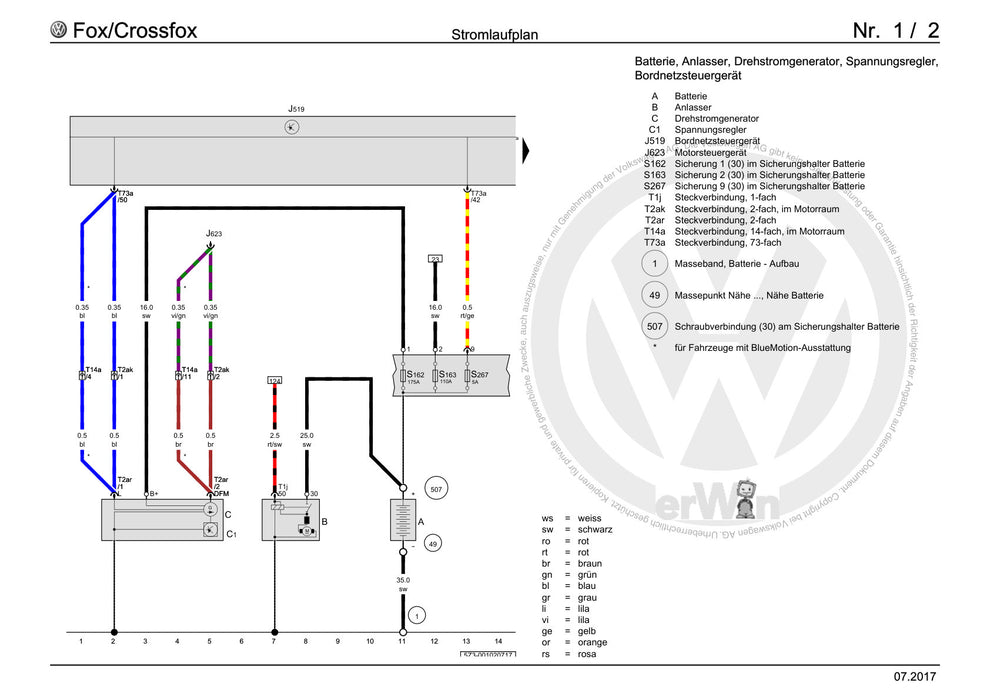

  • Batterie, Anlasser, Drehstromgenerator und Spannungsregler

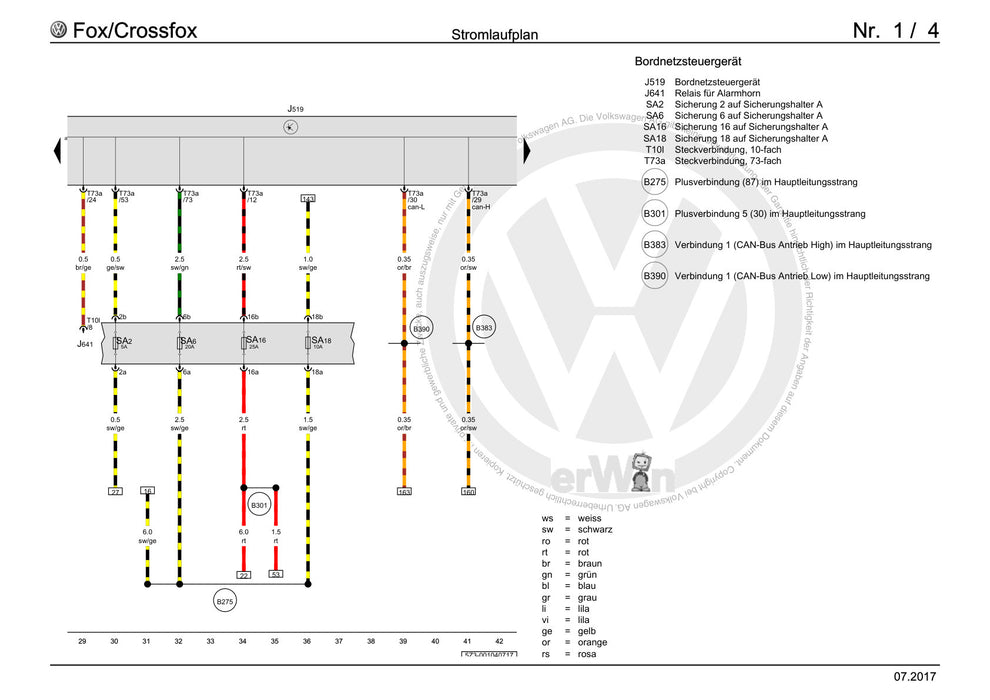

  • Bordnetzsteuergerät J519 und Motorsteuergerät J623

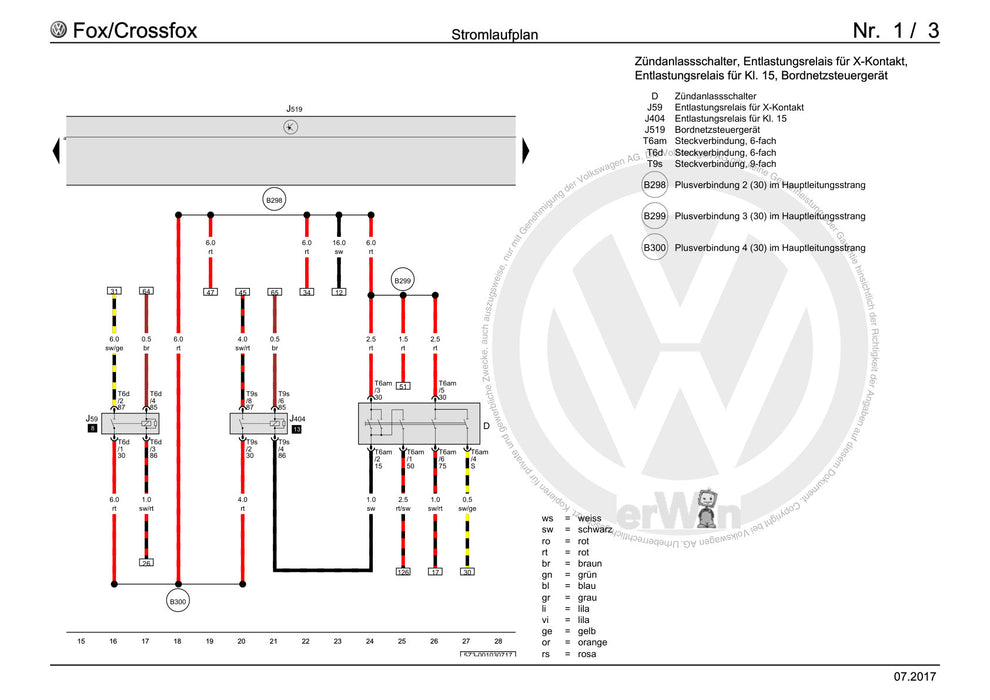

  • Zündanlassschalter sowie Entlastungsrelais für X-Kontakt und Klemme 15
  • Sicherungen S162, S163 und S267 im Sicherungshalter der Batterie
  • Steckverbindungen mit ein-, zwei-, sechs-, neun-, 14- und 73-facher Belegung
  • Masseband, Massepunkte und Plusverbindungen im Hauptleitungsstrang

Geeignet für Werkstätten und technisch versierte Schrauber zur Diagnose und Instandsetzung der Fahrzeugelektrik. Geliefert wird ein digitales Original-Werkstattdokument von Volkswagen als PDF-Download.

Details

  • Marke: Volkswagen
  • Modell: FOX
  • Baujahre: 2004+
  • Modellcode: 5Z,5Z1,5Z3,5Z6,5Z7
  • Kategorie: Motor
  • Seitenzahl: 319
  • Sprache: Deutsch
  • Dateiformat: .pdf
