Beetle Stromlaufplan Grundausstattung ab November 1998 – PDF
Inkl. MwSt.

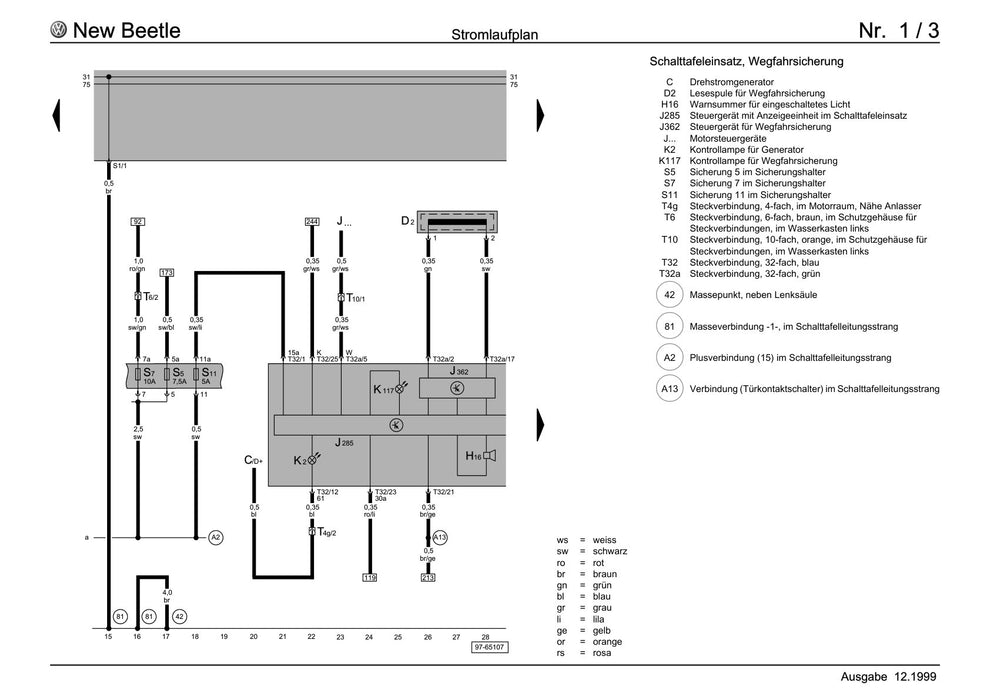

Für die elektrische Fehlersuche am Volkswagen Beetle beziehungsweise New Beetle beschreibt dieser deutschsprachige Stromlaufplan die Grundausstattung ab November 1998. Das Werkstattdokument enthält die Schaltplanseiten sowie Übersichten zu Relais, Sicherungen, Steckverbindungen und elektrischen Leitungen.
Inhalt des Stromlaufplans

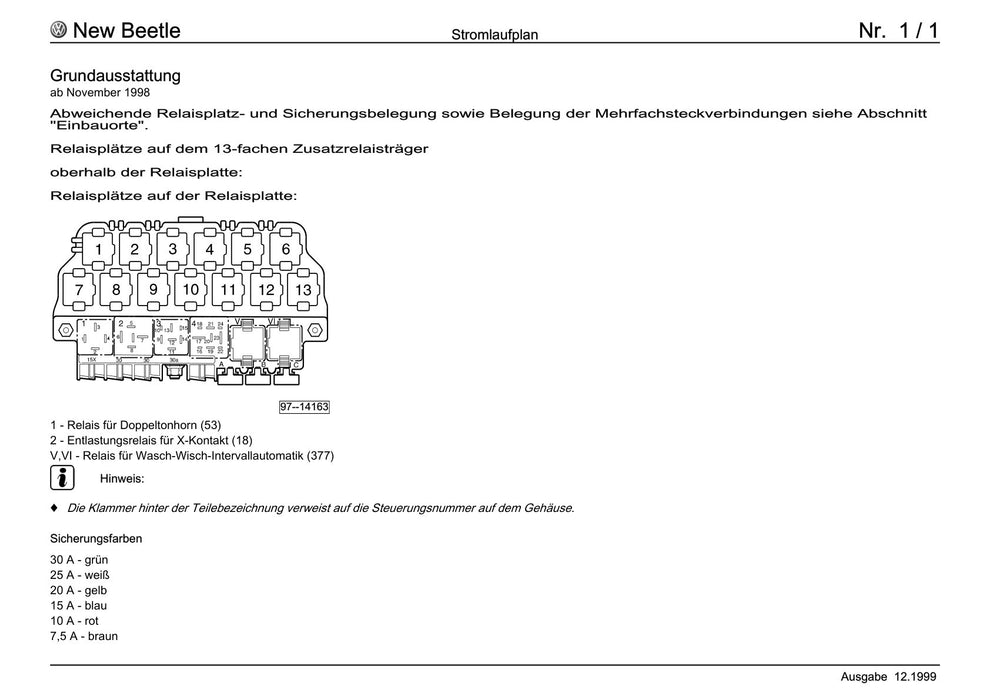

- Einbauorte der Relais und Relaisplätze auf Zusatzrelaisträger und Relaisplatte
- Sicherungsbelegung einschließlich Sicherungen im Sicherungshalter an der Batterie

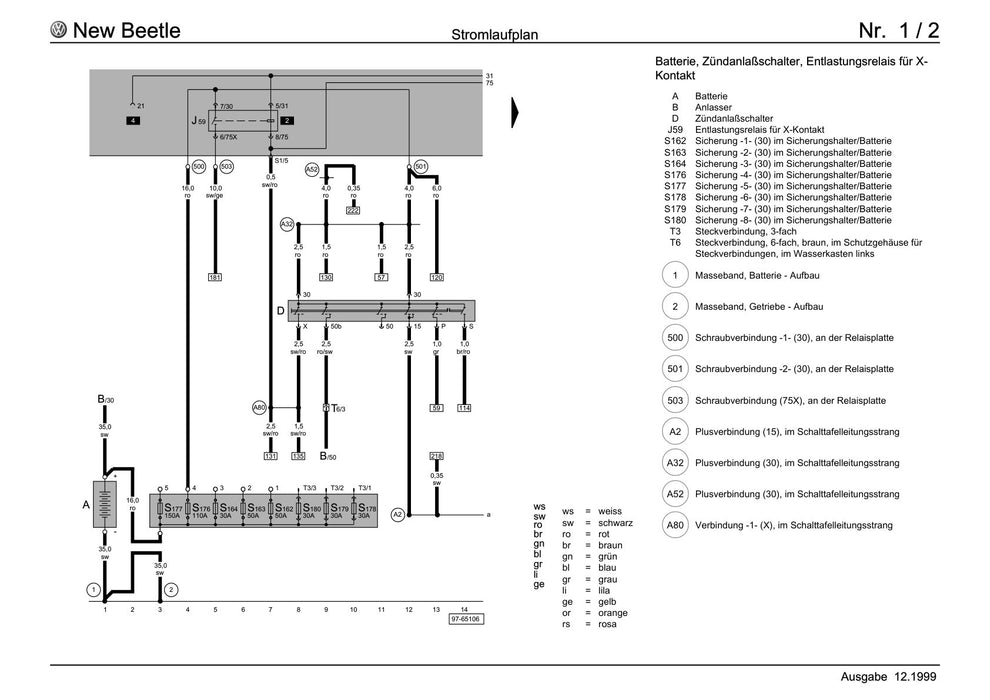

- Batterie, Anlasser, Zündanlassschalter und Entlastungsrelais für den X-Kontakt
- Mehrfachsteckverbindungen und Steckverbinder mit Kontakt- und Anschlussbezeichnungen
- Massebänder zwischen Batterie, Aufbau und Getriebe sowie Schraubverbindungen an der Relaisplatte
- Leitungsfarben und Kennzeichnungen wie weiß, schwarz, rot, braun, grün, blau, grau, lila, gelb und orange
Der digitale Download ist für Werkstätten und technisch versierte Fahrzeughalter gedacht, die elektrische Leitungen, Sicherungen, Relais oder Steckverbindungen am Beetle nachvollziehen möchten. Geliefert wird ein originales Volkswagen-Werkstattdokument als PDF zur digitalen Nutzung.
Details
- Marke: Volkswagen
- Modell: Beetle
- Baujahre: 1998-2010
- Modellcode: 1Y,1Y1,1Y7,9C,9C1,9G,9G1
- Kategorie: Allgemein
- Seitenzahl: 777
- Sprache: Deutsch
- Dateiformat: .pdf
So funktioniert’s nach dem Kauf 🚗
Nach dem Kauf bekommst du eine E-Mail von uns.
In dieser E-Mail findest du einen persönlichen Download-Link, der dich direkt zur Produktseite führt.
Dort kannst du dein PDF-Produkt (z. B. Stromlaufplan, Reparaturanleitung, Wartungsinfos) ganz bequem und ohne Umwege herunterladen!
👉 Wichtig: Zum Öffnen brauchst du lediglich einen PDF-Viewer – das war’s!
Schnell, einfach, sofort einsatzbereit.
Perfekt für deine nächste Reparatur oder Wartung! ✅
